Practica n. 18 "fuente de tension regulada".

Material: iPad, Software (iCircuit), 3 osciloscopios, 1 Puente rectificador, Fuente  de alimentacion de corriente alterna de 110v. 60 hz, 1 Fusible, 1 Switch, 1Transformador, 1 Capacitor ceramico de .01  mF,  Capacitor electrolitico 100 mF, 3 Capacitores ceramicos de 1 mF,1 Capacitor electrolitico 100  mF, 1 Regulador de voltaje,1 Diodo led, 1 Resistencia de 330 ohmios y Diagrama.

Procedimiento:

Siguiendo el diagrama que nos fue proporcionado, conectaremos los componentes.
Despues, se conectaran los osciloscopios.
-Uno en la salida del transformador, otro en la salida le puente rectificador y el ultimo en la salida general del circuito.

la primer grafica debera marcar una secuencia de media onda.
la segunda, una secuencia continua de onda completa.
y la ultima una linea recta.

Evidencia:

Practica n. 17 "soldar y desoldar"

Material: Cautin, soldadura, placa de cobre perforada, extractor, 5 componentes.

Procedimiento.

1. Se inserta el componente en los orificios de la placa.
2. Se aproxima el cautin, previamente calentado, cerca de una terminal.
3. Ahora se acerca la soldadura al cautin, cuando se derrita, tratar que cubra el orificio de la placa/.
4. Se realiza lo mismo con cada componente.

*Para desoldar:

1. Ahora, se acerca el cautin, previamente calentado, a la plasta de soldadura.
2. Cuando esta vuelva a su estado liquido, se retira rapidamente con el extractor.
3. Se hace lo mismo con cada componente.

/NOTA: Al soldar, retirar el cautin levantandolo hacia arriba, asi evitando que se chorree la soldadura en los demás orificios.

Evidencia:

Practica n. 16 "Circuito rectificador tipo puente"

Material: 4 Diodos rectificadores, 1 resistencia de 100 ohmios, cable telefonico.

Procedimiento:
Siguiendo el diagrama utilizado en la simulacion anterior, procederemos a acomodar los componentes en el protoboard.

Se coloca cable telefonico en las entradas de corriente, simulando el transformador.

Evidencia:


Imagen no disponible.

Practica n. 15 "Simulacion del Circuito rectificador tipo puente"

Material: iPad, Software (iCircuit).

Procedimiento:
Se seleccionan los componentes necesarios para realizar la simulacion.
-Fuente de poder: 110v.AC, 60Hz.
-Transformador nucleo de hierro
-4 Diodos rectificadores.
-1 Capacitor electrolitico 10uf.

Se acomodan siguiendo el diagrama*.
Se revisa si estan bien acomodados los componentes.
Con un osciloscopio medimos las ondas, las cuales deben ser completas y continuas.

Evidencias:

*Diagrama.

Practica n. 14 "Circuito rectificador de onda completa con derivacion central"

Material: Cable telefonico, 2 Diodos rectificadores, 1 Resistencia de 100 ohmios, Protoboard.

Procedimiento:
-En esta ocasión procederemos a realizar el prototipo del circuito del cual se realizo la simulacion en la practica pasada.
-Se colocaran los componentes conforme al diagrama anterior.
-Colocamos los cables de entrada de corriente, simulando las entradas del transformador.
-Se realiza un analisis del prototipo para decidir si esta bien acomodado.

Evidencias:

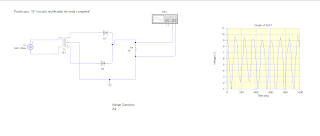

Práctica n. 13 "Simulacion/ Circuito rectificador de onda completa con derivación central"

Material: iPad, Software (iCircuit).

Procedimiento:

Observando el diagrama del circuito, buscaremos los componentes virtuales necesarios para la simulacion.
-Fuente de poder: 50v.AC, 50mHz.
-Transformador nucleo de hierro con derivacion central.
-2 Diodos rectificadores.
-Resistencia 100 ohmios.

Procedemos a colocar los componentes ya mencionados como se indica en el diagrama*.

Cuando hayamos culminado lo anterior, conectamos un osciloscopio en la salida del circuito.
la gráfica del mismo deberá marcar ondas continuas.

Evidencias:

 *Diagrama.

Practica n. 12 "Circuito rectificador de media onda"

Material: Diodo rectificador, resistencia y cable telefonico.

Procedimiento:
El diagrama es el siguiente:

Se conectara en el protoboard de la siguente manera:

Primero, se colocara una terminal del diodo en cualquier punto:












Posteriormente, la otra terminal en un punto diferente:












la resistencia se conectara, una terminal en la misma linea que el diodo:

y la otra en un punto cualquiera:












por ultimo se conectan los cables, el que llevara la corriente positiva en la misma linea que el anodo del diodo y el negativo en la que esta la resistencia:

Evidencias:
